Eksempler |
SKF CoMo seminar 2007: Case fra Scandinavian Mill Service (SMS) | Presentasjon av SMS: SMS / Nordic Paper I sommerstoppen 2007 ble det montert faste akselerometer og kabler trukket ut i måleskap på PM 4 Nordic Paper. Allerede på første gangs måling ble det funnet en alvorlig feil på et ledevalselager i tørkepartiet: Ledevalse 7-5.Undre Et annet eksempel på ledevalselager: Ledevalse 7-3.Øvre Interessant tilfelle, skade på elektromotor: Motor, Jylhavaaramølle 1 |
Caser presentert på SKF CoMo seminar 2006: | Strømgjennomgang i motorlager Lagerskade? Test av envelopemålinger på tørkesylinderlager Oppdatert 14.desember 2006 |

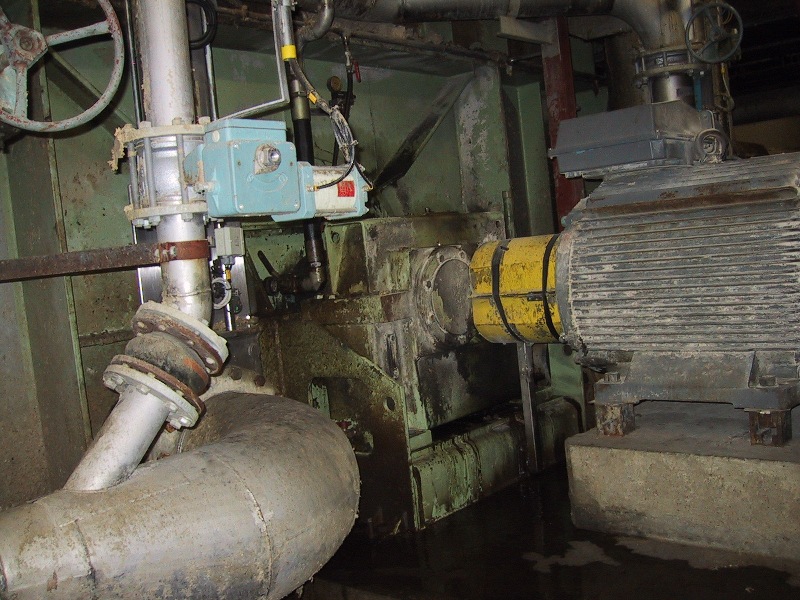

![]() | Oppløser med motor og veksel. Et eksempel på to frekvenser som påvirker hverandre, "beat". Demonstrerer også bruk av fasemåling og tidsmidling, Last ned beskrivelse i PDF-format: Case1_timeavg_phase |

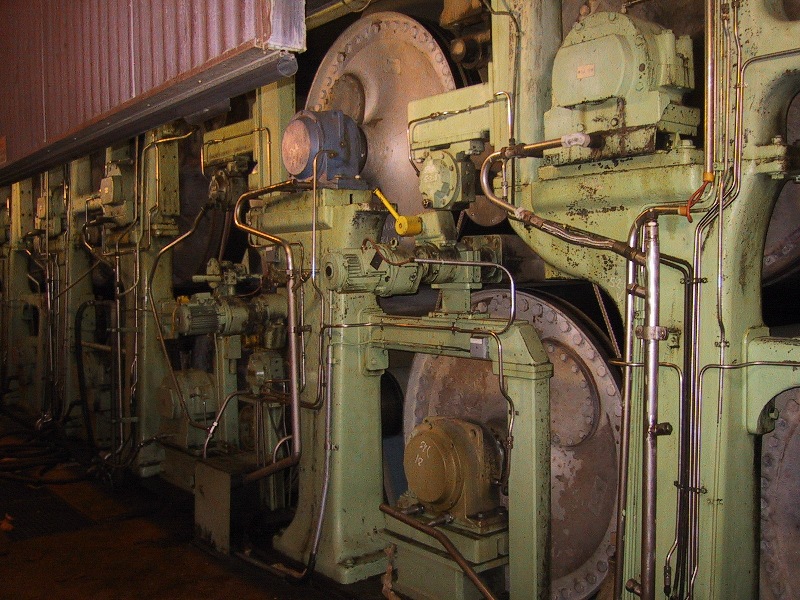

![]() | Førersidelager i tørkeparti, papirmaskin. CARB-lager montert for å ta opp termisk utvidelse Riktig montering er viktig, noe dette eksempelet viser.... Last ned beskrivelse i PDF-format: Case2_CARB-lager |

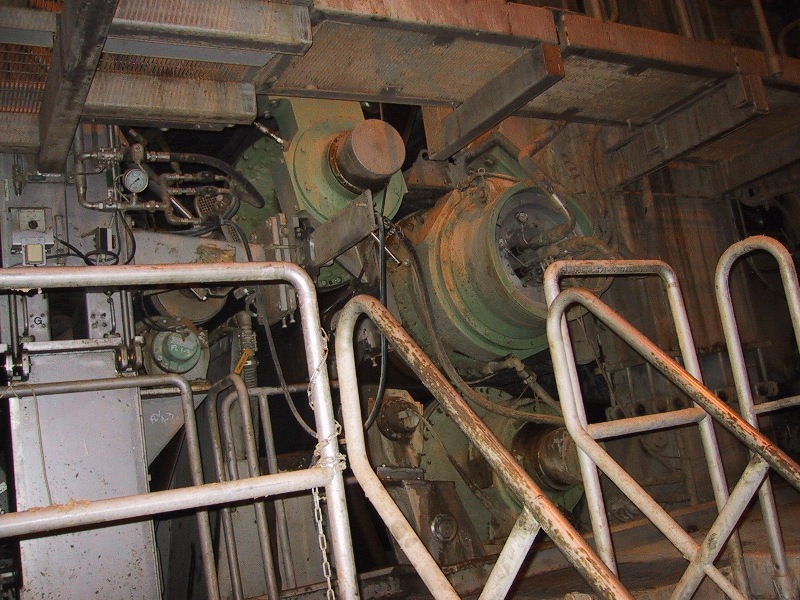

![]() | Pressvalselager i papirmaskin. Stort og dyrt lagerhavari avverget... Last ned beskrivelse i PDF-format: Case3_pressvalselager |

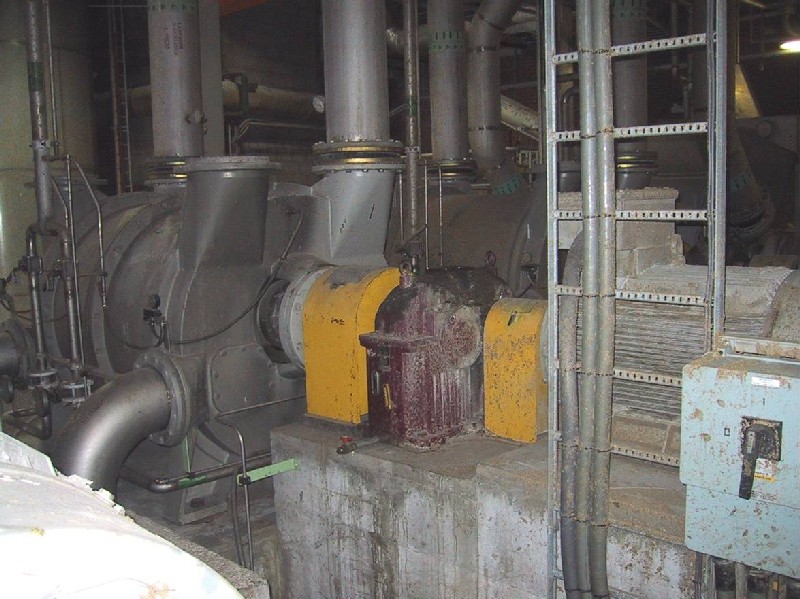

![]() | Veksel for vakuumpumpe Skade på drev. Demonstrerer bruk av tidsmålinger for å oppdage tannskader Last ned beskrivelse i PDF-format: Tannhjulskade |

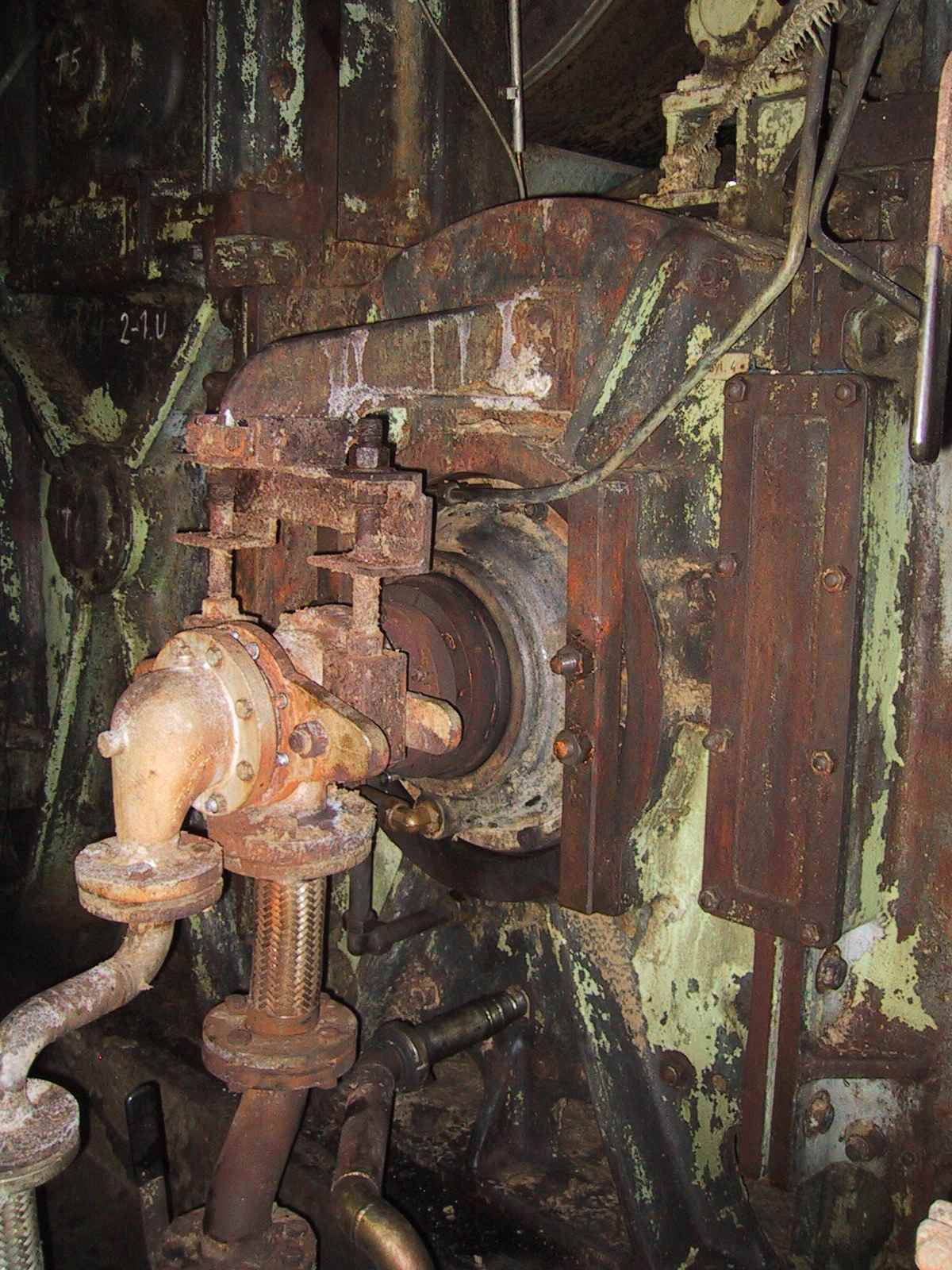

![]() | Drivsidelager i tørkeparti, papirmaskin. Lageret ble byttet under planlagt stopp. Skaden ble funnet i god tid og jobben ble planlagt. Oljeanalyser viste høye kobberverdier, noe som tydet på lagerskader. Vibrasjonsanalysen avslørte hvilket lager som var skadet. Kostnad for planlagt jobb: ca.16000,- Kostnad for uplanlagt jobb/havari: ca.1500000,- (inkludert stopp i produksjon) Last ned beskrivelse i PDF-format: 54243104 S_4 DS 211105 |
